Un procedimiento de vuelo instrumental (FPD, Instrument Flight Procedure) establece las maniobras y la trayectoria que debe seguir una aeronave para entrar y salir de manera segura en los aeropuertos, evitando los obstáculos.
La Organización de Aviación Civil Internacional (OACI), que se encarga de promover la seguridad, eficiencia y economía del transporte aéreo internacional, considera los procedimientos de vuelo por instrumentos un componente esencial del sistema de aviación. Por ello es esencial que se diseñen cumpliendo estrictos requisitos de calidad, como los contenidos en el Manual de garantía de calidad para el diseño de procedimientos de vuelo. Por su parte, la Comisión Europea, en el marco del Cielo Único Europeo, ha publicado también una normativa específica, ADQ (Aeronautical Data Quality) que complementa y refuerza los requisitos definidos en el Anexo 15 de OACI.
Para cumplir con todas las exigencias de calidad que establece la normativa internacional, disponer de herramientas de software específicas permite automatizar el proceso de diseño y asegurar la exactitud, resolución e integridad de la información aeronáutica, de la que depende la navegación aérea. En este contexto se enmarca EOS, un nuevo producto software desarrollado íntegramente por Ineco como herramienta corporativa para el diseño de procedimientos de vuelo. Tras finalizar, en diciembre de 2019, la fase de desarrollo y validación interna, EOS está lista para su puesta en producción, tanto para procedimientos de vuelo basados en navegación de área (RNAV) como en navegación convencional.
¿Qué es EOS?
Para diseñar un procedimiento de vuelo instrumental se definen un conjunto de áreas y superficies asociadas a la derrota nominal de una aeronave, en las que se evalúan los obstáculos y la orografía existentes con un margen de franqueamiento de obstáculos (MOC, Minimum Obstacle Clearance) adecuado.

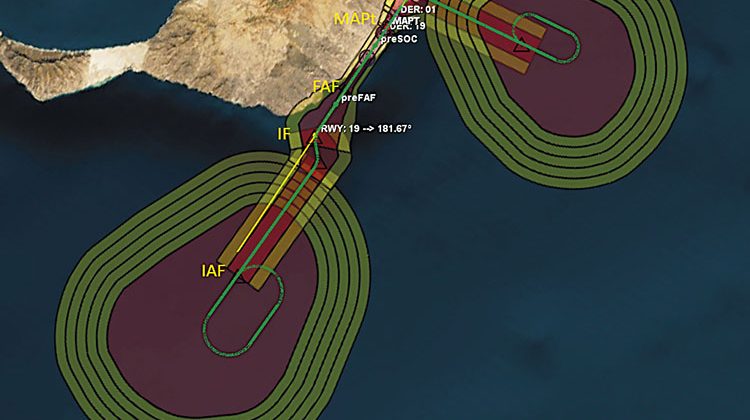

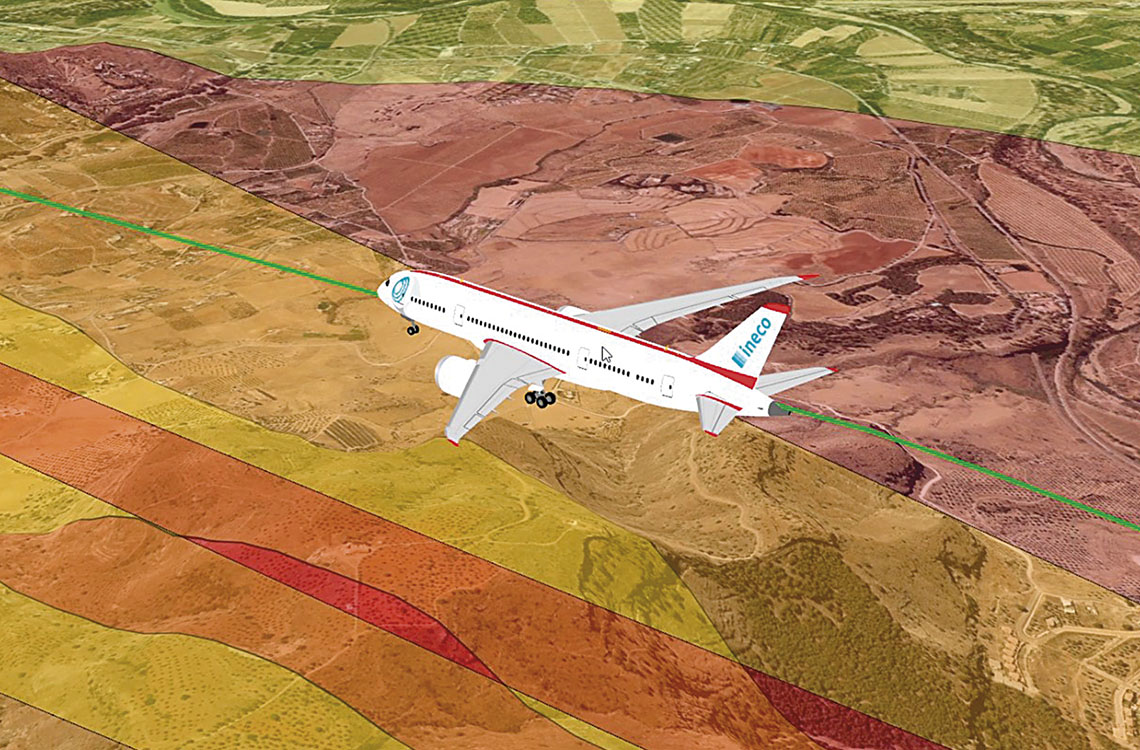

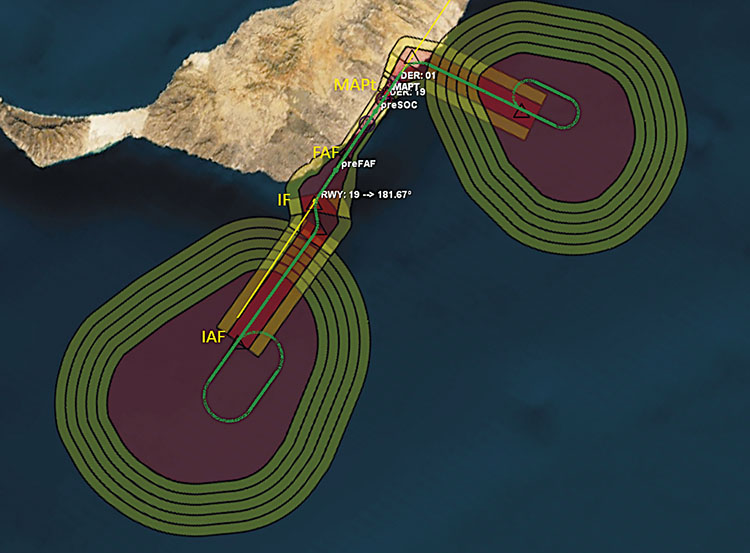

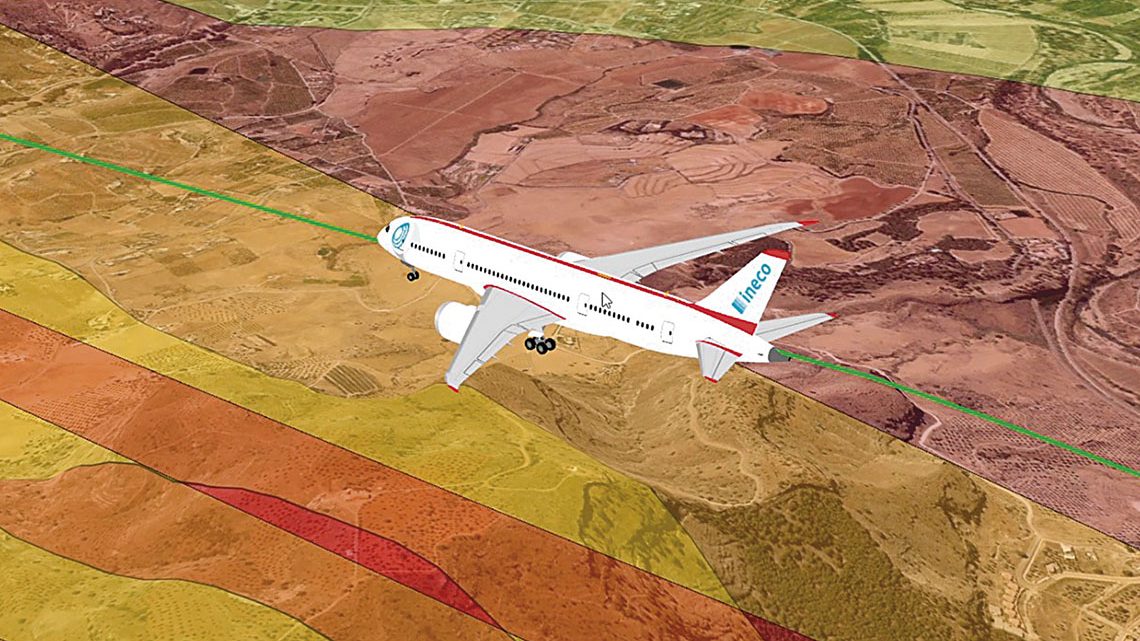

EOS realiza con fiabilidad y eficiencia esos cálculos geométricos espaciales, integrados con un GIS y una interfaz visual 3D. Además, la aplicación es capaz de evaluar si los obstáculos y elevaciones del terreno podrían afectar a la seguridad del vuelo de una aeronave que siguiese esa trayectoria nominal asociada. Estas trayectorias pueden ser las correspondientes a maniobras de salidas (SID), llegadas (STAR), aproximaciones (APP), rutas ATS y procedimientos de espera.

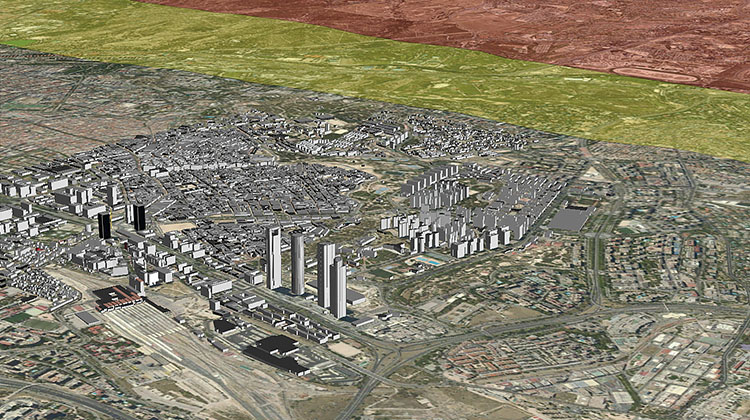

Es una aplicación de escritorio, desarrollada en Java dentro de la suite NavTools, creada también por Ineco, para la gestión y uso de modelos digitales del terreno (MDT), y compatible con otras herramientas propietarias para el estudio de servidumbres, afecciones radioeléctricas y de sistemas CNS en el entorno aeroportuario. Está apoyada por el GIS desarrollado por la NASA, (NASA WorldWind) con soporte de modelos digitales del terreno y de superficie con alta precisión para la recreación de cada escenario.

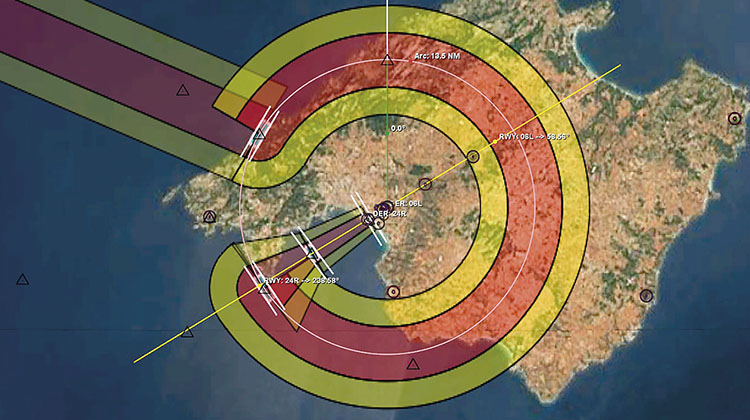

Ejemplo de aproximación convencional con un tramo de guiado según arco de una estación DME.
Desarrollo del proyecto
EOS ha sido desarrollada como un proyecto interno de innovación por un equipo multidisciplinar, integrado por ingenieros aeronáuticos, de telecomunicaciones e informáticos, con una amplia experiencia en diseño de IFP de más 10 años.
Muy a grandes rasgos, la navegación aérea, desde su origen, ha pasado de ser estrictamente visual a apoyarse en la tecnología, a medida que esta iba evolucionando y permitiendo la navegación por instrumentos. Ya entrado el siglo XXI, la multiplicación de especificaciones, sistemas y equipos, así como la creciente congestión del espacio aéreo, plantearon la necesidad de avanzar en la unificación de estándares.

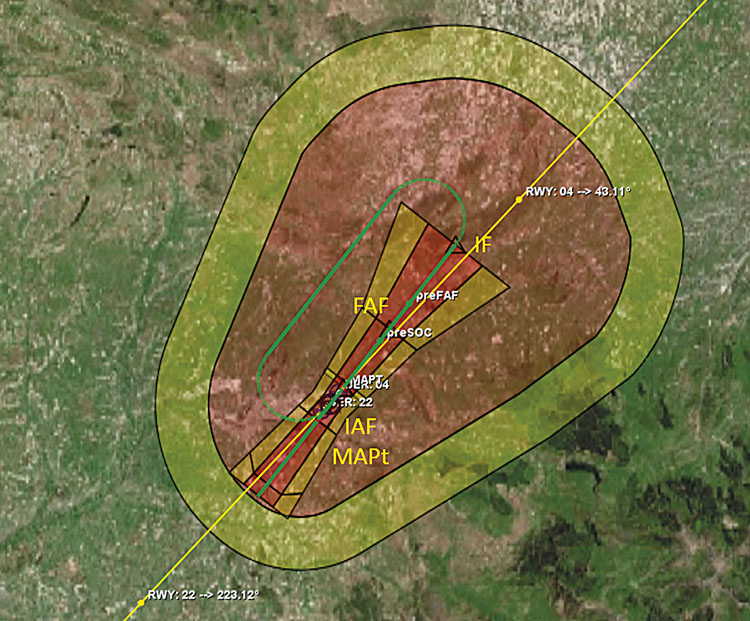

Ayudas geométricas de apoyo a la construcción de las áreas de protección.
Así, la navegación por área o RNAV ha dado paso a un nuevo concepto promovido por OACI a partir de 2008: la PBN, o navegación basada en prestaciones, a diferencia de la navegación basada en sensores, es decir, equipos físicos –VOR, DME, ILS, NDB, etc.–. La PBN se ha ido extendiendo entre los proveedores de servicios de navegación aérea de todo el mundo para el desarrollo de nuevos procedimientos instrumentales, debido a que facilita su diseño y mejora el aprovechamiento de las capacidades de las aeronaves.
A medida que las especificaciones para el diseño de procedimientos de vuelo avanzaban con el concepto PBN, se denotaron carencias en la herramienta comercial que se utilizaba en Ineco. Así se inició el desarrollo de una nueva herramienta propia, EOS, que, además de aportar nuevas prestaciones, permitía agilizar la incorporación de cambios.
El proyecto se implementó y gestionó con la metodología de desarrollo de software implantada en Ineco, CMMI nivel 3. Cumple la especificación ADQ (Aeronautical Data Quality), que asegura la integridad y calidad de la información generada, al estar basada en el estándar AIXM 5.1.1 (modelo de intercambio de información aeronáutica, ver IT 70) exigido a nivel internacional.
