El aeropuerto internacional de El Dorado, en Bogotá, Colombia, es uno de los más importantes de América Latina: es el tercero en volumen de pasajeros, con más de 35 millones al año, el segundo en operaciones, 315.000, y el primero en volumen de carga aérea transportada, con cerca de 725.000 toneladas anuales, según datos de 2019 de la oficina de Transporte Aéreo de Aeronáutica Civil. Los planes de expansión en marcha para atender el aumento de tráfico previsto para 2030 incluyen la implantación de un Servicio de Dirección de Plataforma, o SDP, que permita mejorar la eficiencia y reducir las demoras en el movimiento en tierra.

Ineco, junto con la ingeniería colombiana Integral, ha llevado a cabo para Aerocivil, la autoridad aeronáutica de Colombia, los estudios técnicos, operacionales, administrativos y de costes para desarrollar y poner en marcha, por primera vez en el país, un SDP en El Dorado. Para ello, se han analizado las distintas posibilidades de implantación y las condiciones para la licitación y contratación del servicio por parte de Aerocivil.

Un SDP es un servicio aeroportuario que se dedica específicamente a ordenar y asegurar el movimiento de vehículos y aeronaves en las plataformas de estacionamiento. La Organización de Aviación Civil Internacional (OACI) recomienda su implantación cuando el volumen del tránsito y las condiciones de operación lo justifiquen. En España, se inició gradualmente su implantación, a partir del año 2011, en aeropuertos con un tráfico anual superior a los 250.000 movimientos, como Madrid y Barcelona. Hasta 2017, Ineco se encargó para Aena de la transición y prestación del servicio en Madrid y dio soporte a Enaire en Barcelona, donde el servicio se encomendó al personal controlador.

VIGILANDO DESDE LA TORRE. Se propone que el futuro servicio SDP se ubique físicamente en la segunda planta de la torre de control. Precisamente, Ineco y la firma de arquitectura española GOP fueron las encargadas en 2011 del estudio, diseño y equipamiento de la nueva torre. / FOTO_INECO-AEROCIVIL

A nivel internacional, existen distintos modelos de SDP en Canadá, China, Japón y Emiratos Árabes Unidos. En Estados Unidos está implantado en grandes aeropuertos como el JFK de Nueva York y los de Chicago y Las Vegas; y en Europa, en los de Madrid-Barajas, Barcelona-El Prat, Fráncfort, Ámsterdam-Schiphol, Múnich y Zúrich.

En Colombia, el Servicio de Dirección de Plataforma en todos los aeropuertos se lleva a cabo mediante la gestion coordinada entre los servicios de tránsito aéreo (ATS), la administración del aeródromo y las aerolíneas. En concreto, en el caso del aeropuerto internacional El Dorado, la torre de control se encarga actualmente de regular el movimiento entre las plataformas, reglamentar la entrada de aeronaves, y asegurar el movimiento rápido y seguro de los vehículos, entre otras actividades.

Asignar estas funciones a una dependencia SDP reducirá la carga de trabajo de los controladores de superficie (GND), lo que les permitirá atender mejor la gestión de los rodajes en el área de maniobras. Por otro lado, la mayor especialización del SDP en la gestión de los rodajes y retrocesos en las plataformas, ayudará a mejorar la fluidez y la eficiencia de las operaciones.

Posiciones operativas del SDP: en el centro, el supervisor y a ambos lados, los operadores.

La implementación del SDP no requiere necesariamente importantes inversiones en nuevas infraestructuras ni en equipamiento o tecnología, ya que se utilizan las mismas que las empleadas por el control de torre. En el caso de El Dorado, se propone la ubicación física del servicio en la segunda planta de la nueva torre de control. Precisamente, Ineco y  la firma de arquitectura española GOP, fueron las encargadas en 2011 del estudio, diseño y equipamiento de la nueva torre (ver ITRANSPORTE 46).

De esta forma, la propuesta, desarrollada en coordinación con la Dirección de Telecomunicaciones y Ayudas a la Navegación Aérea de Aerocivil, no requerirá actuaciones mayores de adaptación, salvo el refuerzo del sistema eléctrico y del centro de emisores de radio, y el establecimiento de puntos de espera intermedios en el campo de vuelos para identificar los puntos de transferencia de tráfico entre la torre de control y el SDP. Se instalarán cámaras (CCTV) en los puntos no visibles de las plataformas comerciales (T1, T2 y TC), responsabilidad del SDP, un área que se ha dividido en dos sectores: norte y sur. El servicio también contará con apoyo de A-SMGCS (Advanced Surface Movement Guidance and Control System, Sistema de Guía y Control del Movimiento en Superficie, que alerta y resuelve automáticamente posibles conflictos de aeronaves y vehículos independientemente de las condiciones meteorológicas), que se está implementando en El Dorado.

Se instalará en la plataforma un nuevo sistema CCTV específico para el SDP, que garantice la disponibilidad de cámaras en las zonas no visibles directamente desde la torre. / FOTO_INECO-AEROCIVIL

Desarrollo del proyecto

Este proyecto fue desarrollado a través de la estructuración y alcance establecido en los términos de referencia definidos conjuntamente con el GPA y la Direccion de Servicios de la Navegación Aérea de Aeronáutica Civil de Colombia.

El equipo multidisciplinar de Ineco llevó a cabo una visita de campo y cerca de medio centenar de mesas de trabajo con los diferentes stakeholders implicados a lo largo de las tres fases del proyecto:

Diagnóstico de la situación actual

El primer paso consistió en recopilar toda la información disponible sobre los equipos, procedimientos, infraestructuras, operación y medios humanos del aeropuerto, así como las normas y recomendaciones nacionales e internacionales aplicables. Asimismo, se realizó un muestreo de la operación de más de 4.000 vuelos, correspondientes a los meses de diciembre de 2019 a marzo de 2020.

Además, se realizó un estudio de benchmarking (comparativa) de tres aeropuertos internacionales que cuentan con SDP –Madrid-Barajas, Ámsterdam-Schiphol y Fráncfort– para valorar las alternativas de implantación y la selección del modelo de SDP más adecuado a las necesidades de El Dorado. De este análisis comparativo se extrajeron, entre otras conclusiones, el peso de la formación del personal –de entre tres meses y un año, según el aeropuerto– en los plazos de puesta en marcha del servicio, la mejora de eficiencia operacional y de costes y el mantenimiento de los niveles de seguridad, ya que los operadores del SDP reciben formación específica y proporcionan a los pilotos exactamente la misma información e instrucciones que los controladores.

Un momento de la visita de campo para la recopilación de información, que también incluyó el análisis de más de 4.000 vuelos.

Propuesta de SDP

A partir de las conclusiones del diagnóstico y de las referencias del estudio de benchmarking, se analizaron hasta seis alternativas diferentes de implantación del servicio para identificar el más adecuado para El Dorado. Para ello, se valoraron aspectos como el reparto de funciones entre el ATS y el SDP, la ubicación física del servicio, la adaptación de los sistemas de control y navegación (ATM, CNS y MET), el modelo de prestación (Aeronáutica Civil evaluará el modelo de implementación del proyecto basándose en los resultados de estos estudios), y la definición de la normativa: establecimiento de condiciones particulares en el pliego o bien cambios en la normativa nacional, los Reglamentos Aeronáuticos de Colombia (RAC), que es la que se ha considerado más adecuada.

La propuesta de funciones que asumirá el servicio SDP del aeropuerto de El Dorado, y que hasta ahora desempeñaba la torre de control, incluye:

  • Dar instrucciones en la plataforma a las aeronaves y remolques, como retroceso e instrucciones de rodaje hacia o desde el puesto de estacionamiento asignado por el Centro de Coordinación de Operaciones (CCO), que lo comunicará tanto al servicio de dirección de plataforma como al control de torre.
  • Vigilar el cumplimiento de las horas objetivo TOBT (Target Off-Block Time u hora objetivo de salir de calzos) y TSAT (Target Start-Up Approval Time u hora objetivo de puesta en marcha). El servicio se integrará en los procesos A-CDM (toma de decisiones colaborativa) del aeropuerto.
  • Supervisar el tráfico de vehículos en plataforma para evitar los peligros a las aeronaves, y notificar en caso de incumplimientos.
  • La puesta en marcha del servicio se realizará durante el remolcado hasta los SPOT, las marcas pintadas en el pavimento en las calles de rodaje que indican donde las aeronaves pueden iniciar el rodaje, una vez retrocedidas desde la posición de estacionamiento, y la definición de las frecuencias de radio establecidas para las coordinaciones operacionales respectivas.
  • Aplicar el procedimiento de baja visibilidad (LVP, Low Visibility Procedure, un protocolo de actuación que se activa en caso de que la visibilidad se reduzca por causas meteorológicas por debajo de ciertos valores determinados).

Para ello, se han elaborado procedimientos de coordinación locales (cartas de acuerdo), en coordinación con el personal de control de tránsito aéreo de Aerocivil, que cubren aquellas funciones en las que esté dividida la responsabilidad o se requiera la coordinación del SDP con el responsable de la función, como el control de torre o el gestor aeroportuario.

En cuanto a la dotación de personal, se propone un equipo de seis supervisores y 18 operadores SDP, que recibirán formación específica. Para ello, se ha contado con la colaboración del Centro de Estudios Aeronáuticos (CEA) de Aerocivil, que ha desarrollado un programa de entrenamiento específico para el personal SDP.

Se ha realizado un análisis de seguridad de los procedimientos y la implantación del SDP, así como un estudio de costes de implementación y operativos.

Plan de implementación

Finalmente, se elaboraron los pliegos y especificaciones técnicas para una licitación pública de un contrato para un proyecto “llave en mano”, en caso de que la Aeronáutica Civil decidiese que un tercero prestase el servicio: estudios previos, análisis del mercado, minuta del contrato, especificaciones técnicas, formatos, etc.

La duración del contrato propuesta es de seis años (12 meses de implementación y cinco años de prestación del servicio), que se ha estimado la más adecuada para equilibrar los intereses de la Aeronáutica Civil y al mismo tiempo conseguir una licitación atractiva para un número suficiente de candidatos.

El control de tráfico en el área de movimientos

No solo es necesario vigilar y organizar los movimientos de tráfico aéreo cuando las aeronaves están en el aire, sino también cuando están en tierra, rodando por el aeropuerto. Todos los movimientos de aeronaves en superficie son gestionados por personal de control, o por personal SDP si se encuentran en las plataformas de estacionamiento, donde debe asegurarse la convivencia segura y fluida de las aeronaves con todos los vehículos y el personal que se desplazan por ellas.

El servicio SDP reducirá la carga de trabajo del control de torre. / FOTO_INECO-AEROCIVIL

Además de los aviones, hay una serie de vehículos que operan en el área de movimientos siguiendo estrictos protocolos y procedimientos de seguridad: tractores, que remolcan a las aeronaves desde los puestos de estacionamiento asignados; de guía (follow me); de servicio y aprovisionamiento (handling); de suministro de combustible; de carga y descarga de equipajes y mercancías; y camiones-escalera móviles y autobuses para el embarque y desembarque de pasajeros y tripulaciones; además, en su caso, de los vehículos de emergencias y seguridad (ambulancia, bomberos, protección civil, policía, etc.), aduanas, limpieza y mantenimiento. Como resultado, en aeropuertos con gran número de operaciones, el área de movimientos, y en concreto las plataformas donde estacionan las aeronaves, pueden llegar a experimentar congestión. Lograr que todos los movimientos de aeronaves y vehículos se lleven a cabo con seguridad y fluidez es fundamental para la eficiencia de las operaciones aeroportuarias, donde cada segundo cuenta. De ahí que la normativa de la Organización de Aviación Civil Internacional (OACI) para el diseño y operaciones de aeropuertos, contemple la posibilidad de que la gestión del tráfico en la plataforma se encargue a un servicio de dirección específico (SDP) distinto del servicio de tránsito aéreo (ATS), a cargo del control de torre.

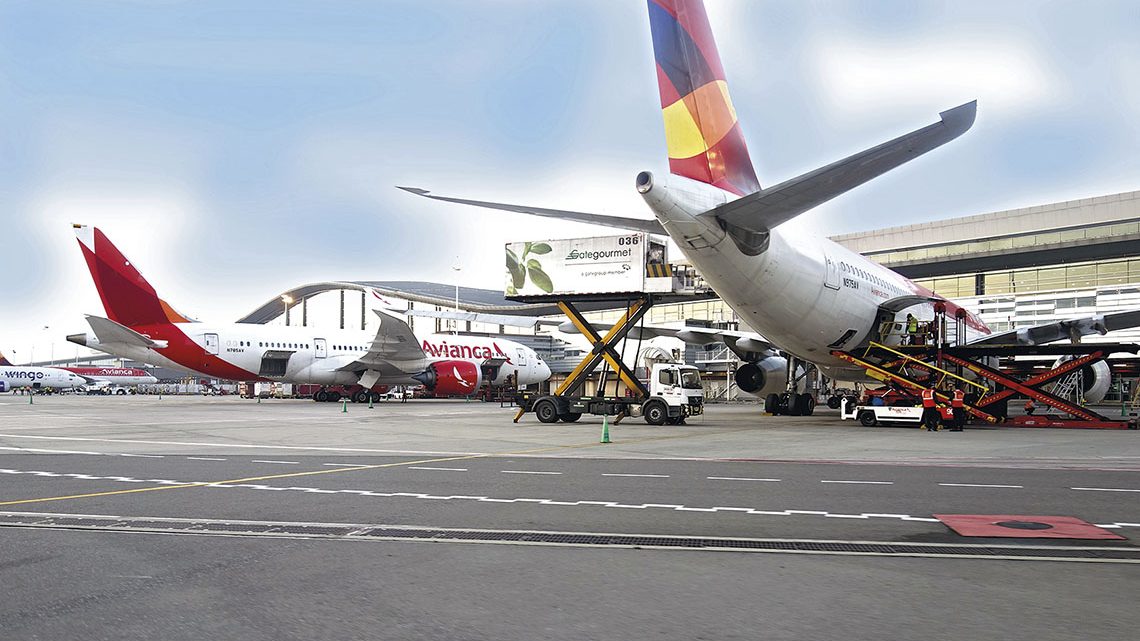

Plataforma de El Dorado con la torre de control al fondo. / FOTO_INECO-AEROCIVIL

Las funciones y responsabilidades de cada uno deben de estar perfectamente definidas y ambos servicios deben estar coordinados entre sí, para lo que se establece un protocolo llamado “carta de acuerdo”, (LoA, Letter of Agreement), que especifica las áreas de responsabilidad de cada servicio, cuándo, cómo y dónde se traspasan el control de uno a otro (puntos de transferencia), los procedimientos a seguir en caso de baja visibilidad (LVP, Low Visibility Procedures), emergencias y contingencias, etc.
